关于 贴片保险丝 详情和应用（附图片）
随着电子元器件的小型化和贴片化，保险丝也正陆续走向小型化和贴片化，尤其在便携式手持电子产品的保护电路中，表面贴装式微型保险丝的应用也呈现出日益增多的趋势。
SMD成为名副其实潜力股
小型保险丝在其一百多年的历史中，经历了圆筒状、插片式、轴向或径向引脚式等多个发展阶段。自上世纪九十年代开始问世的表面贴装式保险丝，在短短不到二十年的时间里，已发展到占整体小型保险丝应用市场的近30%，并还在继续不断的扩大中，陆续替换掉其他传统形式的保险丝，表明它具有强大的生命力。
随着电子工业的蓬勃发展，小型保险丝市场呈不断增长的趋势，特别是2005年的发展势头令人欣喜，下面的表图显示了中国小型保险丝市场目前市场和预期发展的大致情况，从其可以看到：表面贴装式保险丝的发展与日俱增，无论是从数量上和金额上看，都占到总市场份额的1/3。
从数据中还可以看出，表面贴装保险丝是小型保险丝中价值最高的品种，但面临的价格竞争也很激烈，呈逐年下降的趋势。2003~2005两年里，产品平均单价下降了20~30%。
从全球保险丝生产分布角度来看，很大部分的电子装配工厂都设在中国境内，40%以上的实际应用在中国。表面贴装式保险丝的主要市场在亚洲，并集中在中国大陆、台湾地区、日本及韩国，许多日韩公司的工厂也设在中国，使中国成为表面贴装保险丝最重要的市场。目前大中华地区的表面贴装式保险丝的实际年用量(包括日资、韩资、港资及台资在中国大陆的工厂)占到全球贴片式用量的约50%、小型保险丝总用量的近15%。
应用空间仍在无限拓展
表面贴装保险丝作为一种轻薄小的新型元件，适用于结构紧凑，体积微小的各类电子产品中，其应用领域非常广阔，尤其集中在当前时尚流行的数码手持电子设备中。从目前已经大量使用贴片保险丝的产业来看，大概会涉及以下领域：
通信设备：从基站到交换机到终端机的电子电路中都有机会用到表面贴装的保险丝，其中最大的市场要数手机和网络及周边产品，国外品牌的手机设计方案中大多会采用一次性熔断器，在充电器或手机充电端，以及电源开关和液晶屏等处进行过电路保护，网络的接入分配线路以及路由器、Modem、网卡等周边设备也是一大应用领域。
电脑及周边：电脑主机板特别是笔记本电脑的主板上会同时采用一次性保险丝和可恢复保险丝，每块板上往往用到5~8个，另外在电脑驱动器、打印机、扫描仪、调制解调器以至复印机和其他办公设备中，都会有表面贴片保险丝的应用。
视听设备：几乎所有的LCD视听设备中，包括LCD显示器、LCD彩色电视机、便携式DVD播放机、GPS定位导向、车载TV/DVD/RADIO、机顶盒等等，都已经采用表面贴片式保险丝作电路过流保护，成为一个非常广阔和有发展潜力的市场。
贴片保险丝在视听设备和个人数码产品中的应用猛增。
电源变换器：凡是要求体积小，安装位置紧凑的电源及电源转换器上都有机会使用表面贴装式保险丝，特别重点的手机等锂电池保护板和INVERTER保护是目前最主要的应用领域之一，其量大面广的应用市场在贴片保险丝应用中占了很大部分。
数码类个人电子产品：当前发展最迅猛，品种层出不穷的行业，包括数码相机、手掌电脑、PDA、电子翻译机、电子游戏机、多媒体播放机、学习机、MP3/MP4以及形形色色的新型数码电子产品，都是表面贴装保险丝的当然应用者。
此外，表面贴装保险丝的应用还有很大的发展余地，可以预见的领域还有：金融及商业的ATM机、税控机、高档计算机、POS机、收银机、移动扫描机、编码识别器、各类车载电器、医疗仪器设备、精密仪器仪表、工业设备或家用电器的控制部分、电子玩具、电动车辆控制部分……
市场主流产品比较

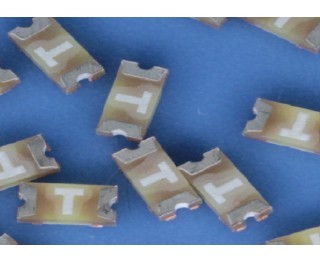

表面贴装保险丝在小型保险丝行业中是技术含量相对较高的新品种，其主要生产厂商大多在欧美和日本等较发达国家和地区，在中国台湾境内生产的主要是功得电子工业股份有限公司的多层独石片式熔断器(SoliMatrix)。功得电子提供市场的品种有四种尺寸：2410,1206、0603和0402，又分别有快速熔断、慢速熔断和增强熔化热能三种类型。

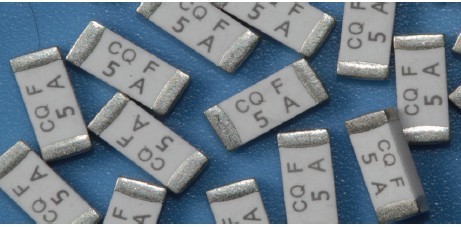

快速熔断系列适用于保护电路中快速反应的重要器件，一般很少发生浪涌电流的场合；慢速熔断系列适用于电路中常有较大的浪涌电流发生的场合；增强熔化热能系列是介于两者之间，有较强抗浪涌能力又比较经济的场合。具体产品有SEF/SET 1808 (100Ma-15A 65V-125V) 、CQ24PF/CQ24PT/CQ24LF/CQ24LT (1A-20A, 350V) 、CQ12PF 1206-快速熔断系列(0.5A~8A, 63V)、 CQ12LF 1206HI-增强熔化热能系列(1A~8A, 10A-20A 125V/24V)、CQ12PF-慢速熔断系列(1A~8A, 63V)、CQ06PF 0603-快速熔断系列(0.5A~6A, 63V)、CQ06LF/06CF 0603-增强熔化热能系列(1A~8A, 32V~63V)、CQ06PT /06CT 0603-慢速熔断系列(200mA~5A, 32V)、04CF 0402-快速熔断系列(1A~5A, 32V) ,04CT 0402-慢速熔断系列(1A~5A, 32V)。
功得电子的表面贴装保险丝延用了其多年生产航天配套元器件的高可靠性技术，利用其自主的设计思路和工艺技术专利，特点包括：高可靠性，高机械强度，特强灭弧能力，大电流容量，以及耐高温高湿，耐腐蚀等等。功得保险丝的原始设计就符合当前环保要求，所有产品都能满足RoHS条款，并在高性能产品中提供有相当竞争力的价格。
