保险丝的作用和选用
【目的和要求】
1．认识保险丝的保险作用。
2．了解选用保险丝的原则。
【仪器和器材】
保险丝（额定电流为1安培、直径约为0．28毫米的铅锑合金线），保险丝（额定电流为25安培、直径约为2．78毫米的铅锑合金线），小灯泡（额定电压为6伏特、额定功率为3瓦特），电炉丝（取电阻约为2．5欧姆的一段），塑料铜芯软线（额定电流3安培）。蓄电池，吸水纸，液状石蜡或煤油，干燥木板，接线柱8个。
【实验方法】

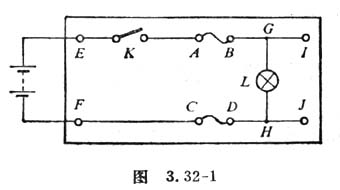

按图3．32－1组装好示教板，其中A、B、C、D、E、F、I、J等均为接线柱，除了A、B之间，C、D之间在演示时才根据需要接入不同的保险丝外，其余电路均用塑料铜芯软线连接好，但把F、C段的塑料皮除去，而绕上吸水纸，在纸上涂抹少许液状石蜡或煤油。
一、保险丝的作用
1．在A、B之间，C、D之间分别接入额定电流为1安培的保险丝，接通开关K，此时电路中的电流只有0．5安培左右，电路正常工作，灯泡正常发光。
2．接着断开开关K，在I、J之间接入一条铜线造成短路，接通开关K，保险丝很快烧断，因而切断电源。
观察重点：
1．保险丝是串联在电路里。
2．第1种情况是电路处在正常情况下，保险丝相当于导线，第2种情况下电路是有故障的，保险丝起保险作用。
结论：串联在电路里的保险丝，能够在电路有故障时，在电流增大到危险程度以前，自动切断电源而避免事故发生。
注意：演示步骤2时，装置应远离学生和教师，以免由于保险丝熔断时出现的火花或铅锑合金飞溅而灼伤。如果这时用玻璃板把保险丝遮挡一下就更好。接入短路线时，应说明，安装电路是绝对不允许这样做的，这里仅为了演示电路出现故障而故意这样做的。
二、保险丝选得过小
实验时先指出，装置的电路是用额定电流为3安培的塑料铜芯软线安装的，在A、B之间和C、D之间接入的保险丝额定电流为1安培，熔断电流为2安培，除去小灯泡，在I、J之间接入约2欧姆的电炉丝。所以在电源电压为6伏特时，电路电流应为3安培，接通开关K，保险丝熔断。
结论：选用额定电流过小的保险丝，会在未达到输电线的额定电流时，保险丝熔断，发生不应有的停电事故。
三、保险丝选得过大
在A、B之间，C、D之间换上较粗的保险（如直径为2．78毫米的铅锑合金线，其额定电流为25安培），且在I、J之间接入0．5欧姆左右的电炉丝。接通开关K，过一会将发现E、C段导线上的液状石蜡或煤油冒烟、塑料线发出臭味，但保险丝仍未熔断。
结论：选用额定电流过大的保险丝会失去保险作用。
